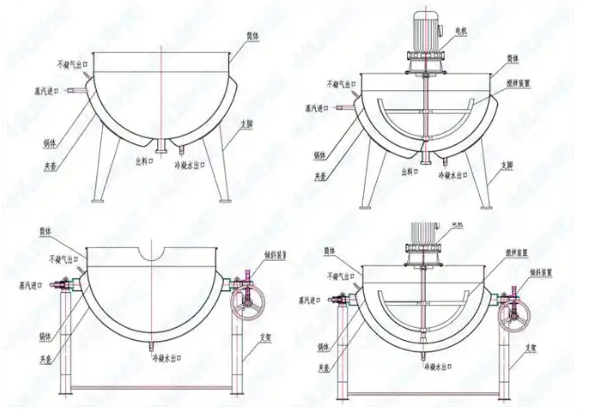

蒸汽夹层锅结构示意图可通过其核心组件清晰呈现，主要由内外球形锅体、夹层、支架、蒸汽进口、安全阀、压力表等构成，常见类型包括可倾式、立式和搅拌式。
典型结构组成如下：
锅体：由内锅(食品级不锈钢SUS304)和外锅(碳钢或全不锈钢)组成的双层球形结构，中间为蒸汽夹层。
加热系统：通过蒸汽进口通入蒸汽，夹层内蒸汽循环加热，疏水口排出冷凝水。
安全装置：配备压力表、安全阀、排汽口，确保运行安全。
操作结构：
可倾式：带手轮与可倾架，可旋转180°方便出料；
搅拌式：加装搅拌电机与搅拌桨，防止物料糊底；
立式(固定式)：结构简单，适用于连续进料。
